Есть предписание
Надзорный орган выдал требование по антитеррористической защищённости, сроки исполнения ограничены, готового решения нет.
СП 542.1325800.2024 · полный цикл работ
Укрытие «Квадра-Щит»
физический барьер от БПЛА
Защитные ограждающие конструкции для объектов ТЭК, промышленности и транспортной инфраструктуры. Останавливаем ударный беспилотник на подлёте — до контакта с технологическим оборудованием.
Колонное оборудованиеХимические лабораторииРезервуарные парки
Газовое хозяйствоЦентры обработки данныхТЭЦ и подстанции
Тяговые подстанции и ДЭПОПортовые терминалыСклады ЛВЖ
Колонное оборудованиеХимические лабораторииРезервуарные парки
Газовое хозяйствоЦентры обработки данныхТЭЦ и подстанции
Тяговые подстанции и ДЭПОПортовые терминалыСклады ЛВЖ
01 — Задача
Укрытие нужно, если узнаёте свою ситуацию
Мы работаем с объектами, где остановка производства недопустима, а последствия попадания несопоставимы со стоимостью защиты.
Объект в перечне
Предприятие подпадает под ПП РФ № 1046 или № 258 — защита от воздушных угроз входит в обязательные мероприятия.
РЭБ не даёт гарантии
Подавление работает по каналу управления и навигации. Аппарат на инерциальном наведении долетает до цели — нужен физический барьер.
Нельзя останавливать процесс
Производство работает непрерывно. Требуется монтаж без остановки технологии и без вскрытия действующих коммуникаций.
Уязвимое оборудование на открытой площадке
Резервуары, колонны, трансформаторы и градирни нельзя укрыть в здании — защищать нужно то, что стоит под открытым небом.
Указ № 604 — риск для собственника
Указ Президента РФ от 24.08.2026 № 604: при выявлении неэффективности мер против атак беспилотников на объектах ТЭК, промышленности, связи, коммунальной, транспортной и логистической инфраструктуры может быть введено временное управление имуществом.
02 — Конструкция
Четыре узла укрытия «Квадра-Щит»
Укрытие стоит на собственном основании и разнесено с защищаемым оборудованием минимум на 5–8 метров: при попадании конструкция не передаёт нагрузку на технологические сооружения. Габариты, высота и разнос определяются проектом под конкретное производство.
Состав узла
- Опора «Квадра-О» из типовых секций заводской готовности
- Оголовок «Квадра-ОГ» с точками крепления тросов
- Лестница и площадка обслуживания
- Кронштейны под освещение и видеонаблюдение
Характеристики
- Высота набирается секциями под требуемую отметку
- Сборка болтовая, без сварки на объекте
- Расчёт на ветровую, снеговую и сейсмическую нагрузку
- Антикоррозийная защита — горячее цинкование
Состав узла
- Железобетонная подушка «Квадра-Ф» под каждую опору
- Подготовленное щебёночное основание
- Анкерная группа крепления опоры
Характеристики
- Не относится к капитальным фундаментам
- Без свай, котлована и вскрытия коммуникаций
- Монтаж без остановки технологического процесса
- Возможен демонтаж и перестановка укрытия
Состав узла
- Силовые тросы «Квадра-Т» диаметром 20–35 мм
- Зажимы «Квадра-З5-М24» — единая номенклатура крепежа
- Узлы регулировки натяжения на оголовках
Характеристики
- Воспринимает ударную нагрузку и передаёт её на опоры
- Диаметр троса подбирается расчётом под параметры угрозы
- Замена отдельного троса без разборки укрытия
- Контроль натяжения по регламенту осмотров
Состав узла
- Силовая сетка «Квадра-С6-500×500» — основной слой
- Мелкоячеистая сетка «Квадра-М» — второй слой
- Стыковочные карты и крепёжные зажимы
Характеристики
- Силовой слой гасит основную энергию удара
- Мелкоячеистый слой задерживает корпус и фрагменты
- Ячейка второго слоя от 35 × 35 до 120 × 120 мм
- Восстановление повреждённой карты за 1–2 недели
03 — Варианты
Три уровня заграждения
Уровни отличаются не качеством, а геометрией перекрытия: какую часть полусферы над оборудованием закрывает конструкция. Выбор определяется сектором угрозы, критичностью оборудования и стеснённостью площадки — и фиксируется проектом. Во всех вариантах полотно монтируется с расчётным провисом: жёстко натянутая сетка передаёт удар на крепления и срывает их вместо того, чтобы гасить энергию.
«Квадра-Экран»
КВ-ЭКРАН
Вертикальные плоскости сетчатого полотна на решётчатых опорах, выставленные с угрожаемых направлений. Верх остаётся открытым.
- Опоры «Квадра-О», тросовый контур, двухслойное полотно
- Останавливает подлёт по низкой настильной траектории
- Минимум площади под застройку, самый короткий монтаж
- Наращивается до уровня II и III без демонтажа опор
Когда выбираютУзкий сектор угрозы, плотная застройка, ограниченный бюджет или первый этап поэтапной защиты объекта.
«Квадра-Козырёк»
КВ-КОЗЫРЁК
Вертикальный экран с вылетом полотна над защищаемым оборудованием. Закрывает верхнюю полусферу частично — со стороны наиболее вероятного подлёта.
- Консольные оголовки и дополнительный тросовый контур
- Останавливает настильный подлёт и пикирование под углом
- Не требует опор со всех сторон объекта
- Решение для стеснённых площадок и действующих коммуникаций
Когда выбираютПолное перекрытие невозможно по условиям площадки, но открытый верх недопустим.
«Квадра-Щит»
КВ-ЩИТ
Замкнутая конструкция: опоры по контуру, силовые тросы ячейкой 10 × 10 м и сплошное двухслойное полотно над оборудованием и по периметру.
- Полный состав узлов А–Г, расчёт по СП 542.1325800.2024
- Закрывает верхнюю полусферу целиком, включая вертикальное пикирование
- Разнос с оборудованием 5–8 м, нагрузка не передаётся на технологию
- Повреждённая карта полотна меняется за 1–2 недели
Когда выбираютКритичное оборудование и объекты, подпадающие под ПП РФ № 1046, № 258 и указ Президента № 604.
Результат работ
Объект закрыт барьером
Объект закрыт барьером
и подтверждён документами
Вы получаете не только смонтированную конструкцию, но и полный комплект документации, которым закрывается предписание: расчёты по СП, рабочий проект, исполнительная документация и регламент эксплуатации.
01Обследование и исходные данные
02Проект под специфику производства
03Смонтированное укрытие и акты
04 — Услуги
Полный цикл: от обследования до сдачи
Проектная документация разрабатывается в соответствии с индивидуальной спецификой производства: режим работы объекта, стеснённость площадки, действующие коммуникации и требования промышленной безопасности. Каждый этап закрывается документом. Заказчик может взять цикл целиком или отдельные этапы — например, только обследование или только проектирование.
- 3–5 дней Обследование объекта Выезд, обмеры, защищаемый контур и требуемая высота → отчёт и исходные данные
- 2–4 недели Разработка проектной документации ТЗ совместно со службой безопасности и главным инженером, привязка решения к индивидуальной специфике производства, расчёты по СП 542.1325800.2024 → проектная и рабочая документация
- [X] недель Производство и комплектация Изготовление металлоконструкций и элементов линейки → паспорта на изделия
- 2–3 недели Монтаж укрытия Подушки, опоры, развеска тросов, монтаж и натяжение сеток → акты скрытых работ
- 3–5 дней Сдача объекта Исполнительная документация и регламент осмотров
- Постоянно Сервис и восстановление Обследование после воздействия, замена повреждённых элементов за 1–2 недели
05 — Объекты
Где применяется укрытие
Резервуарный парк
Хранение нефтепродуктов, группа резервуаров под открытым небом
Газораспределительная станция
Объект газового хозяйства с непрерывным режимом работы
Центр обработки данных
Защита машинного зала, чиллеров и дизель-генераторной
Трансформаторная группа
Открытое распределительное устройство теплоэлектроцентрали
Тяговая подстанция
Критическая точка железнодорожной инфраструктуры
Наливной терминал
Портовые сооружения и перевалочные мощности
06 — Нормативы
Основание для работ
Защита от БПЛА — не инициатива службы безопасности, а требование к антитеррористической защищённости объектов. С конца 2024 года для защитных конструкций действует профильный свод правил.
Правила проектирования ЗОК
Защитные ограждающие конструкции от беспилотных летательных аппаратов. Утверждён приказом Минстроя России от 25.12.2024 № 910/пр.
Объекты ТЭК
От 03.08.2024. Требования обеспечения безопасности и антитеррористической защищённости объектов топливно-энергетического комплекса.
Объекты промышленности
От 01.03.2024. Требования к антитеррористической защищённости объектов промышленности в ведении Минпромторга России.

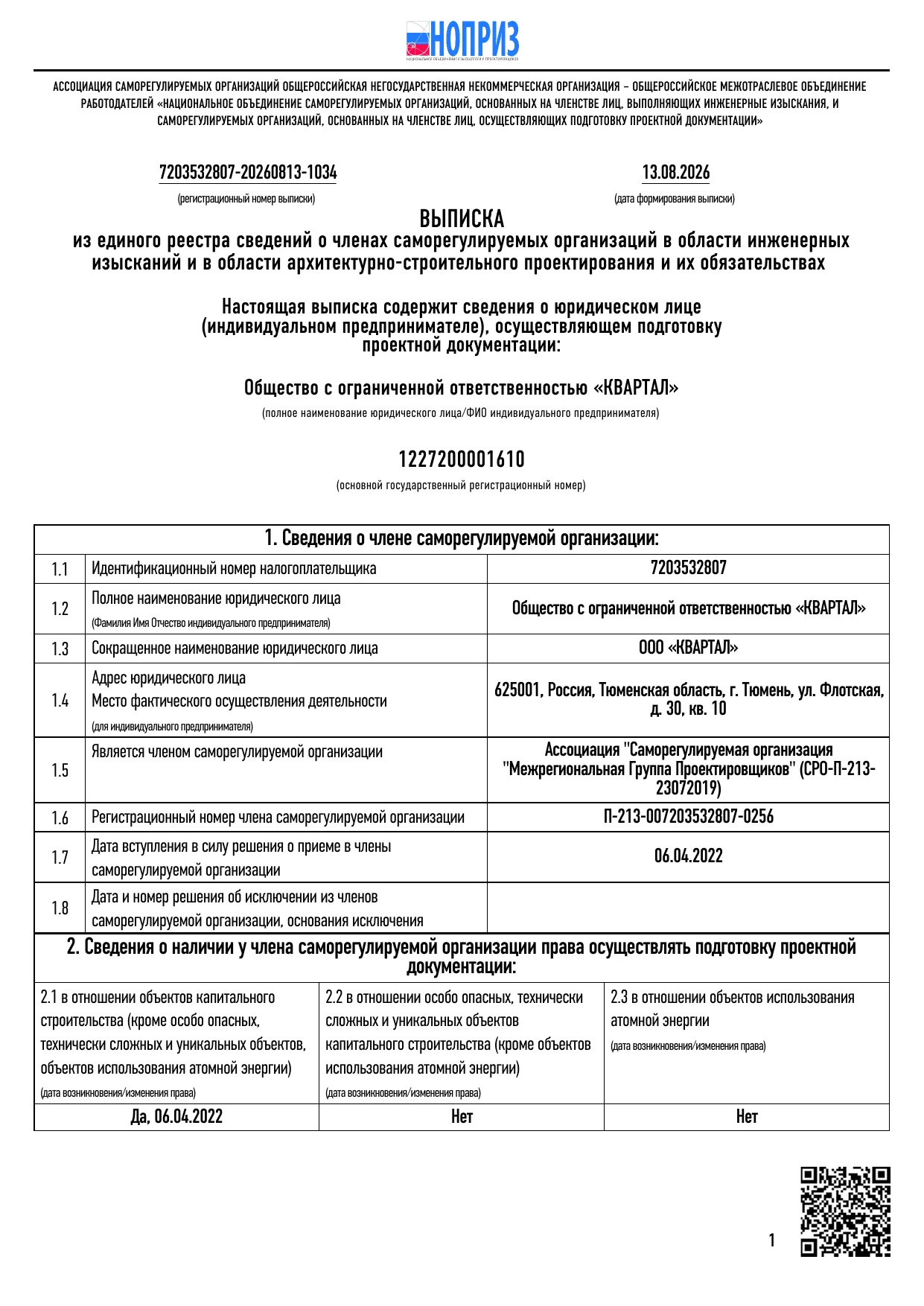

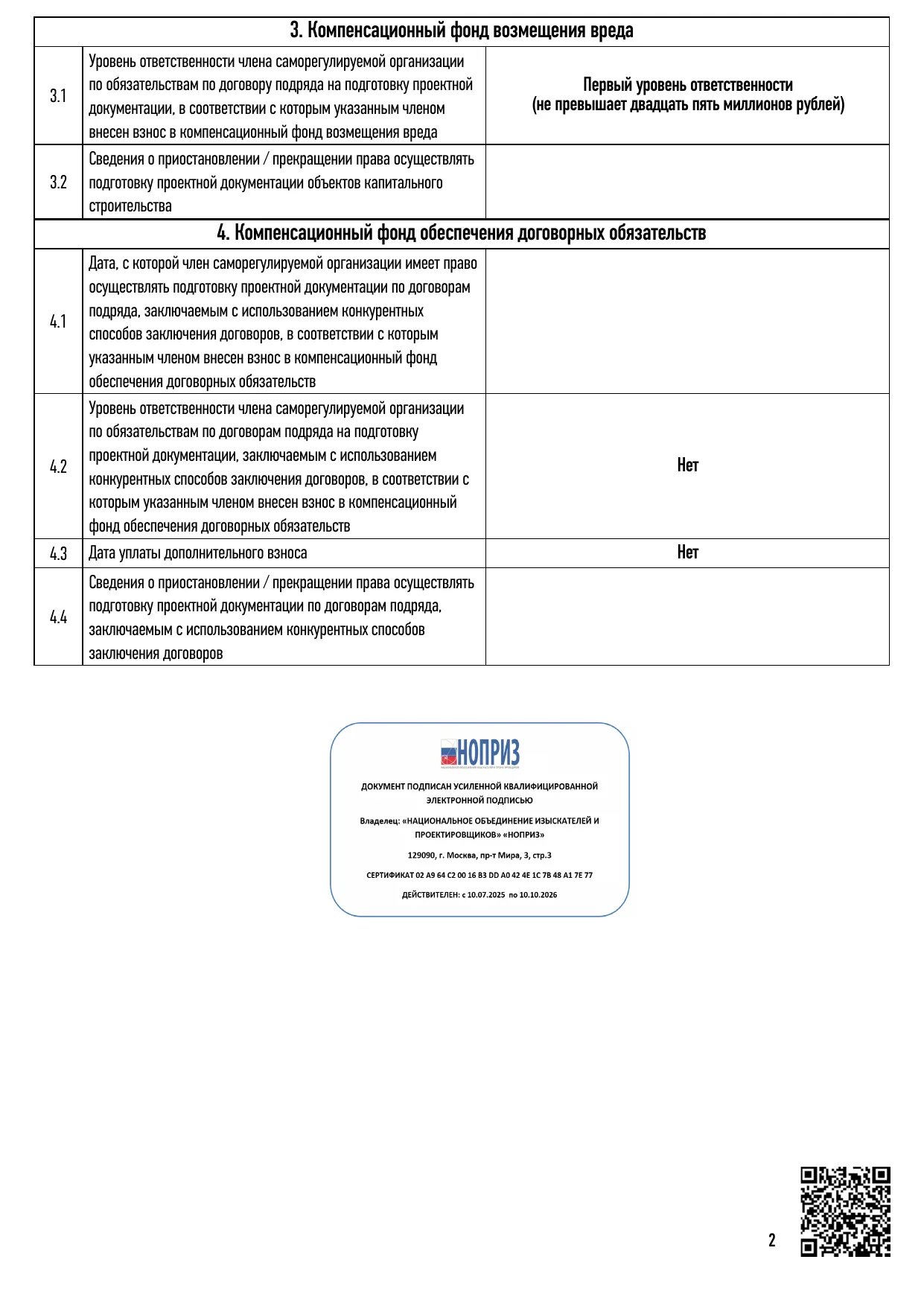

Допуск СРО на проектирование
Выписка из реестра НОПРИЗ от 13.08.2026.
Смотреть выписку →
07 — Вопросы
Частые вопросы
Это разные уровни защиты, и они не заменяют друг друга. РЭБ воздействует на канал управления и навигацию, но не останавливает аппарат, летящий по инерциальной программе. Укрытие работает физически: полотно принимает удар независимо от того, управляется БПЛА или нет. На практике решения комбинируют.
Укрытие возводится на незаглубляемых фундаментных подушках и не является капитальным объектом, поэтому длительное согласование и экспертиза, как правило, не требуются. Итоговый порядок зависит от статуса площадки и категории объекта — уточняем на этапе обследования.
В большинстве случаев нет. Земляные работы не ведутся, конструкция не опирается на технологическое оборудование, монтаж идёт по согласованному графику с учётом режима объекта и нарядов-допусков.
Энергия гасится тросово-сетчатым полотном на расстоянии 5–8 метров от защищаемого оборудования. Повреждается локальный участок сетки или отдельный трос — их меняют без разборки укрытия, срок восстановления 1–2 недели. Проводим обследование конструкции и выдаём заключение.
Типовые комплекты рассчитаны на габарит от 20 × 20 до 30 × 30 метров и высоту от 14 до 29 метров. Более крупные площадки закрываются группой укрытий или конструкцией по индивидуальному расчёту: высота опор набирается секциями под требуемую отметку.
Да, это основа работы. Разработка проектной документации ведётся в соответствии с индивидуальной спецификой производства: непрерывность технологического процесса, категория объекта, расположение действующих коммуникаций, стеснённость площадки, требования промышленной безопасности и режим допуска. Типовым остаётся набор узлов и элементов конструкции — их состав, габариты, высота опор и схема раскладки полотна определяются проектом под конкретный объект.
Стоимость зависит прежде всего от высоты укрытия, габарита в плане и удалённости объекта.
Запрос расчёта
Данные для расчёта укрытия
Ответ по составу комплекта и срокам — в течение трёх рабочих дней.
