Основание каркаса
Опорная металлическая рама с опиранием через пластины на подготовленное основание.

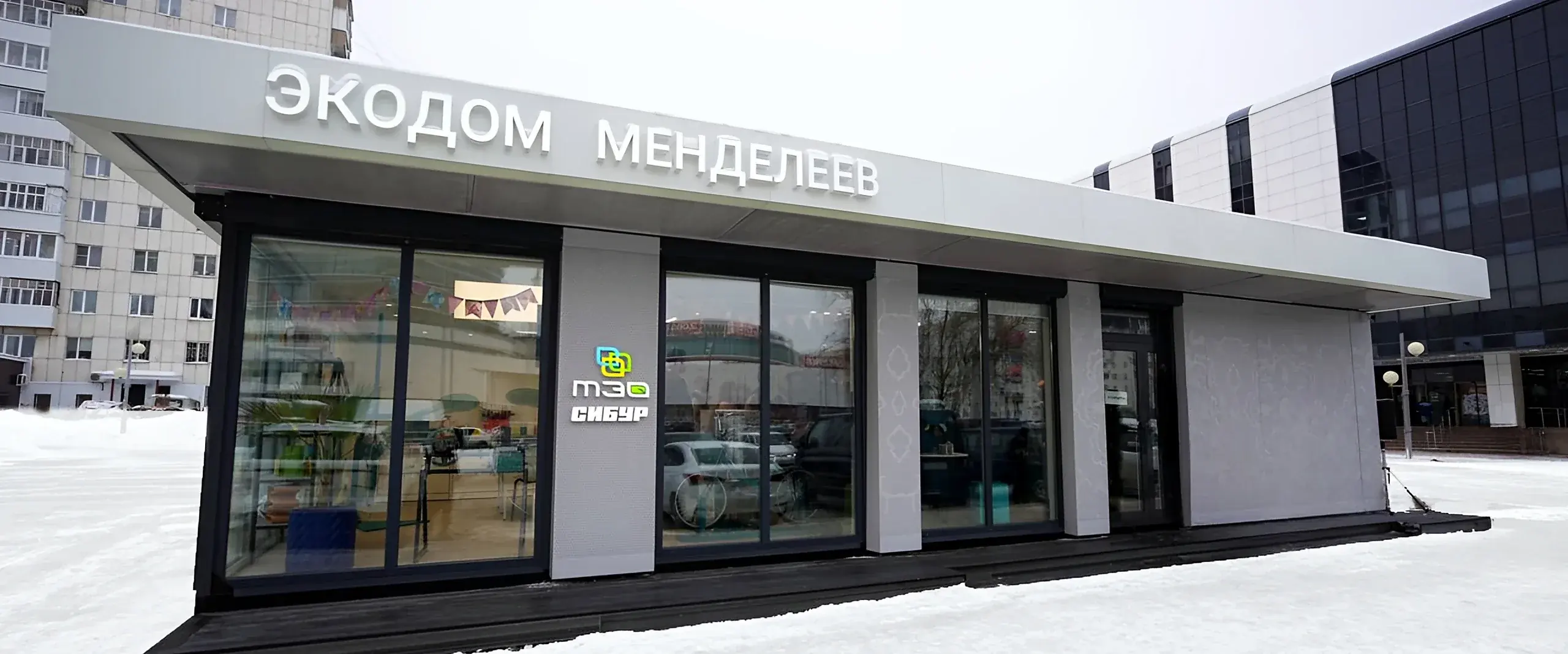

Экодом «Менделеев»
Быстровозводимый модульный павильон 13 × 6,5 м из пяти блоков заводской готовности: открытый зал 46 м² и терраса вдоль главного фасада.
- Заказчик
- ТЭО / СИБУР
- Регион
- г. Тобольск
- Тип
- Модульный павильон
- Этапы
- Проект · Производство · Монтаж
- Год
- 2024
Задача
Сделать в городе заметный павильон для мероприятий и мастер-классов, который собирается быстро и выглядит как архитектурный объект, а не временная постройка.
Что сделали
- Лаконичный объём с выносом кровли над террасой

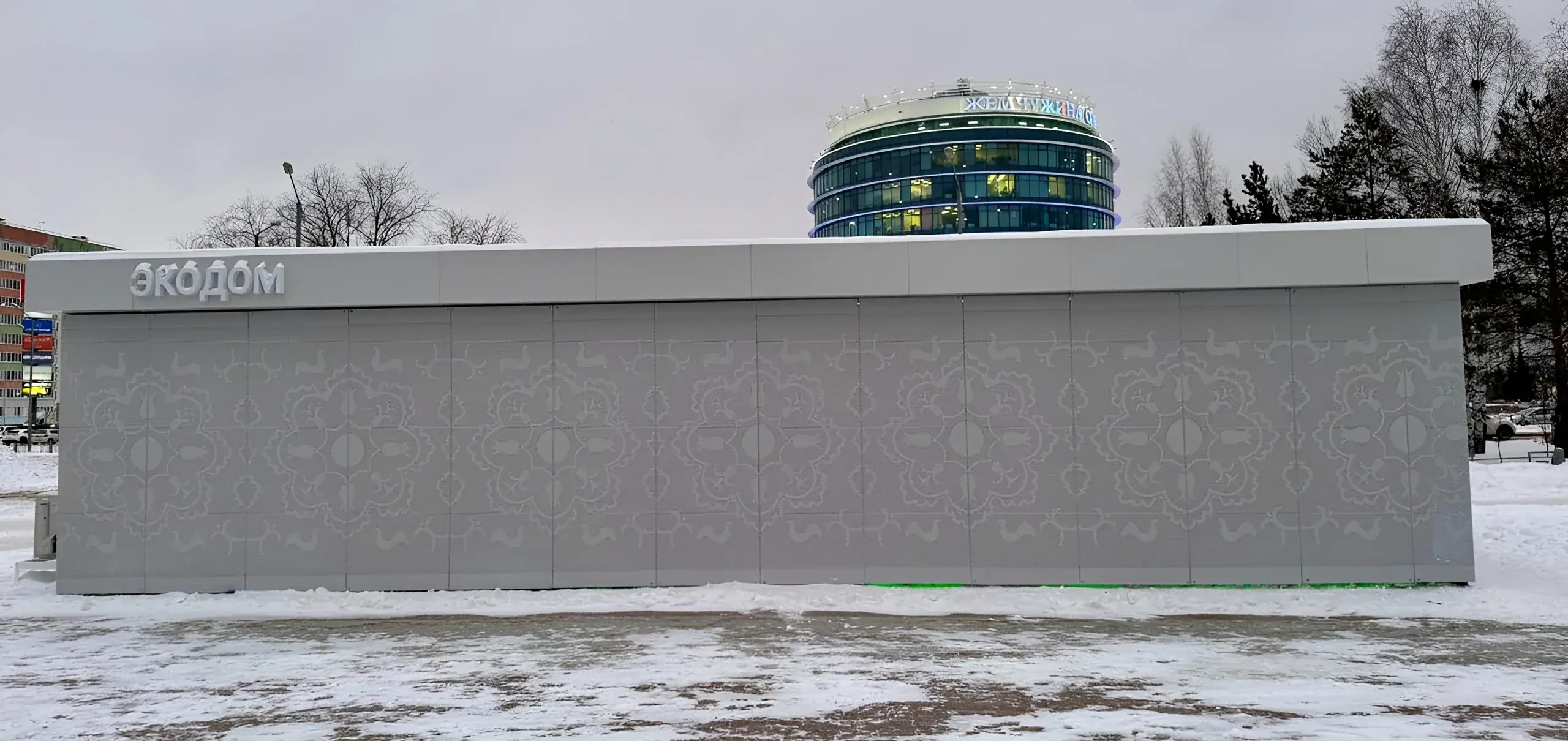

- Перфорированные фасадные панели с орнаментом и подсветкой
- Витражи в чёрном профиле с рольставнями
- Терраса со ступенями из террасной доски

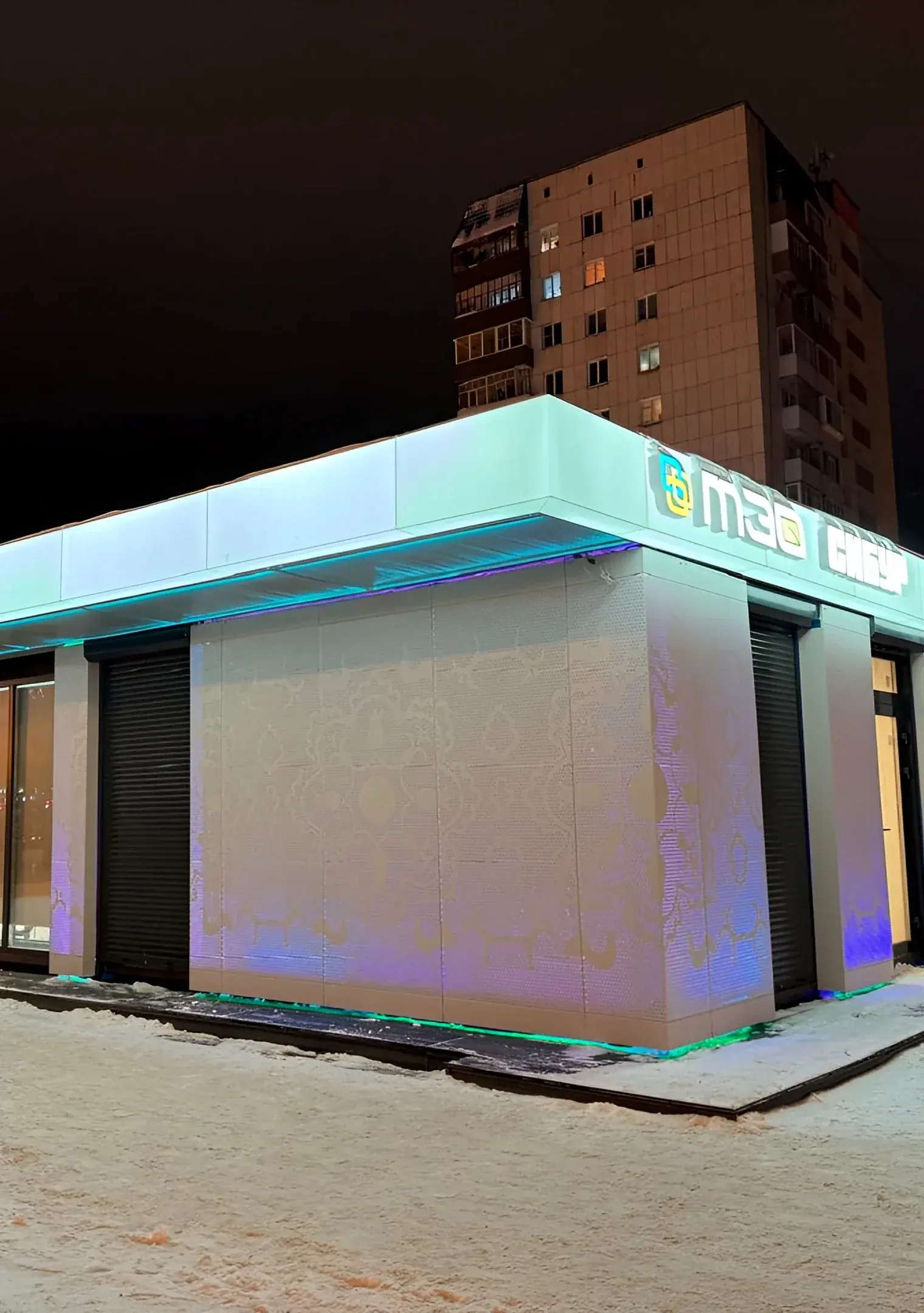

- Светящийся фриз, вывески, цветная подсветка цоколя
- Светлый интерьер со световым потолком и трековым светом
Павильон в цифрах
84,5 м²площадь в осях, один этаж
13 × 6,5 мгабариты в осях, 5 модульных блоков
3 мес.проектирование, производство, монтаж
20 млн ₽стоимость в ценах 2024 года
Планировочные решения
- 1
Основной зал — 46,0 м²
Открытое пространство с витражами на террасу.
- 2
Помещение — 12,96 м²
Отделяется от зала, предусмотрена установка стены с дверью.
- 3
Подсобное — 1,35 м²
Техническое помещение с вытяжным вентилятором.
В конструкции заложены закладные под ТВ-панели, проектор, подвесной декор и тепловую завесу.
Конструктив модулей
Блоки заводской готовности: на площадке остаётся только монтаж.
Каркас
Пять модульных блоков из металлопроката, болты и сварка, грунт и эмаль.
Стены
Сэндвич-панели с негорючим базальтовым утеплителем.
Кровля
Сэндвич-панели по прогонам, вынос кровли над террасой, светящийся фриз.
Фасад
Перфорированные металлические панели с орнаментом и подсветкой, деревянные рейки.
Витражи
Алюминиевый профиль чёрного цвета, энергосберегающие стеклопакеты, рольставни.
Инженерные системы
Электроснабжение
Кабельный ввод, вводной и распределительный щиты, розеточная и осветительная сети.
Освещение
Световой потолок, трековые и линейные LED-светильники, светильники в выносе кровли.
Вентиляция
Приточные и вытяжные решётки, вытяжной вентилятор, тепловая завеса над входом.
Кондиционирование
Сплит-система с настенным внутренним блоком и наружным блоком на кровле.
Подсветка фасада

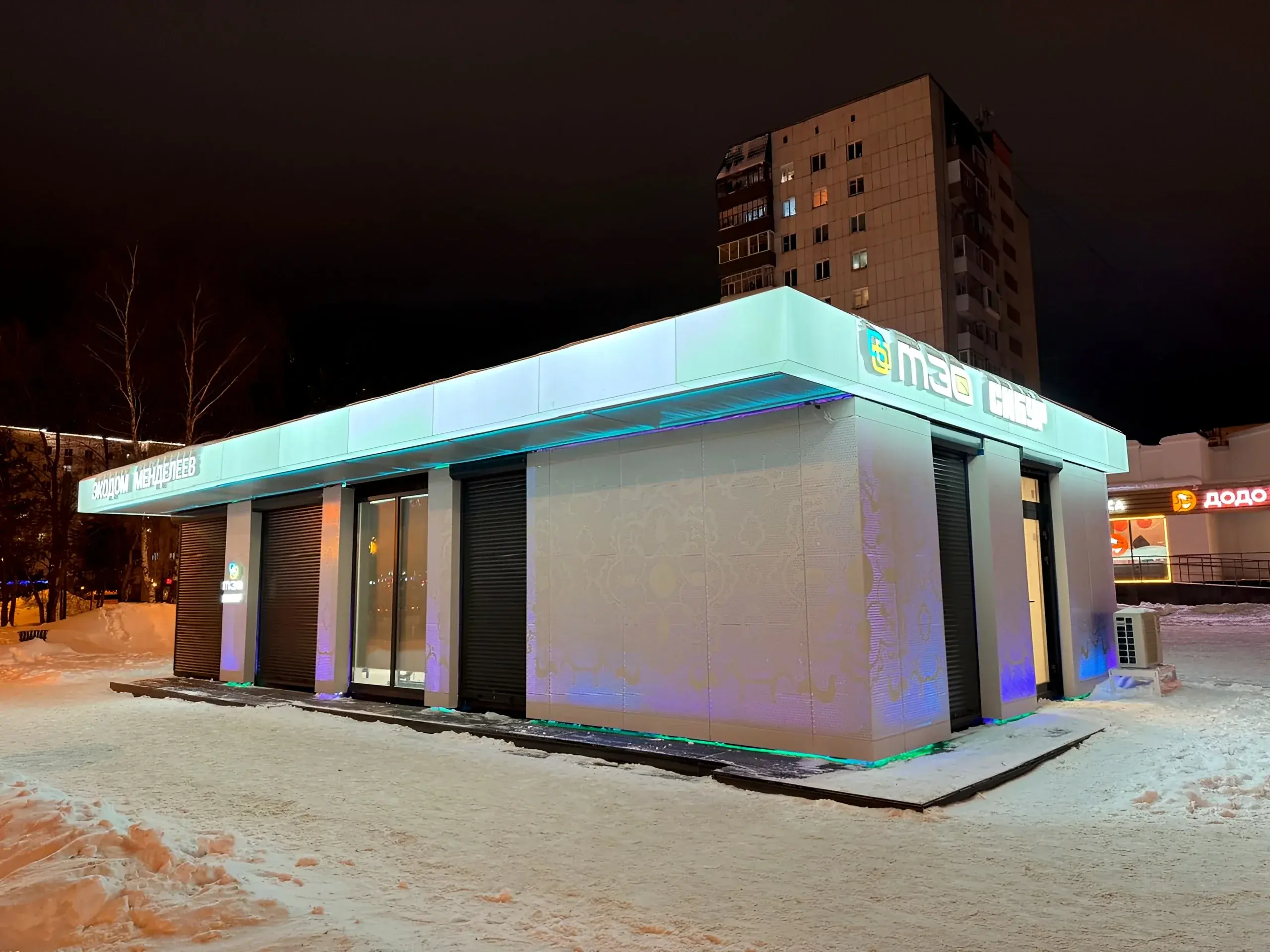

Светящийся фриз и вывески, цветная подсветка перфорированных панелей и цоколя.
Сети связи
Видеонаблюдение, выводы под ТВ-панели и проектор.

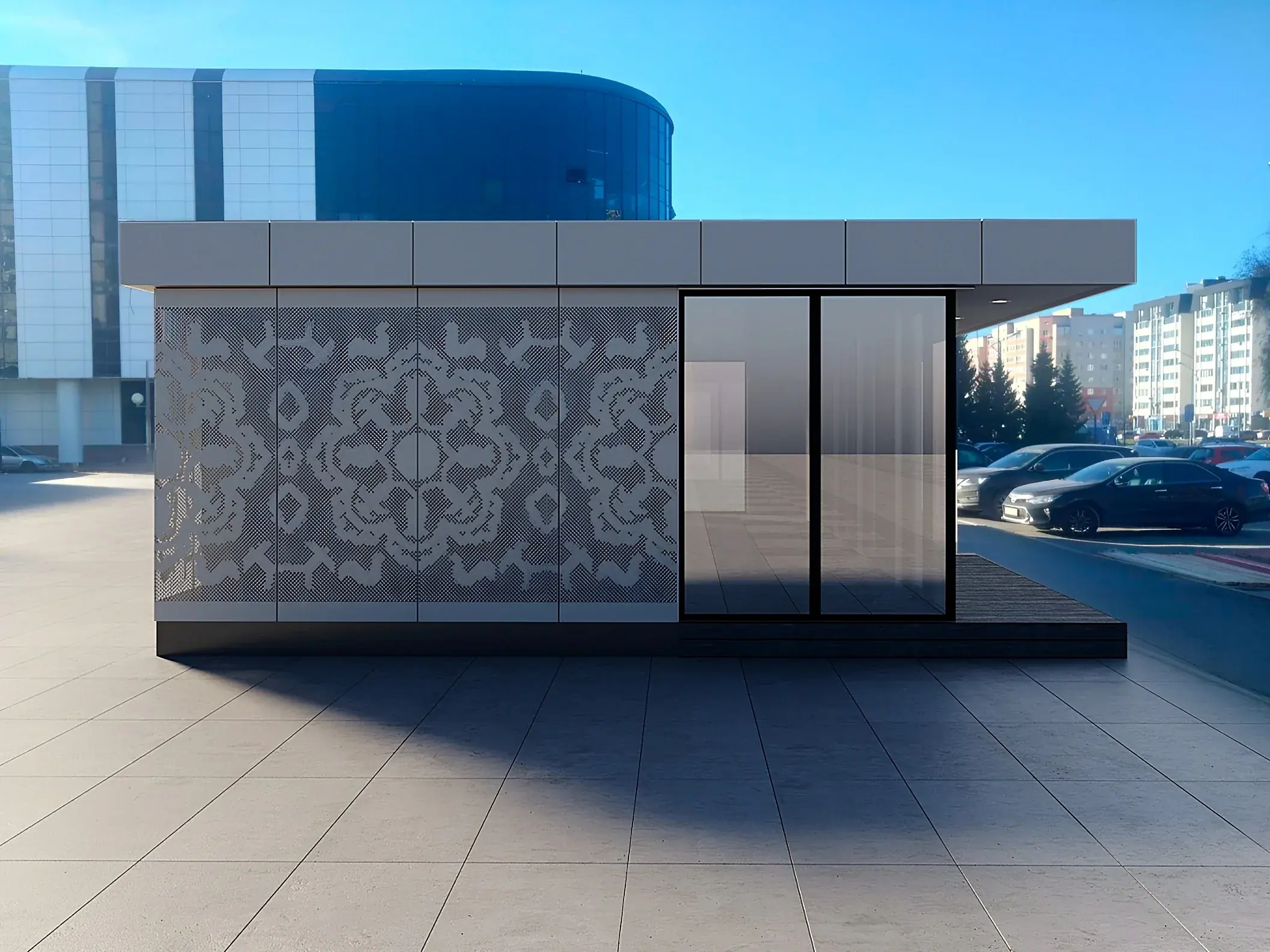

Как задумывали
Как реализовано

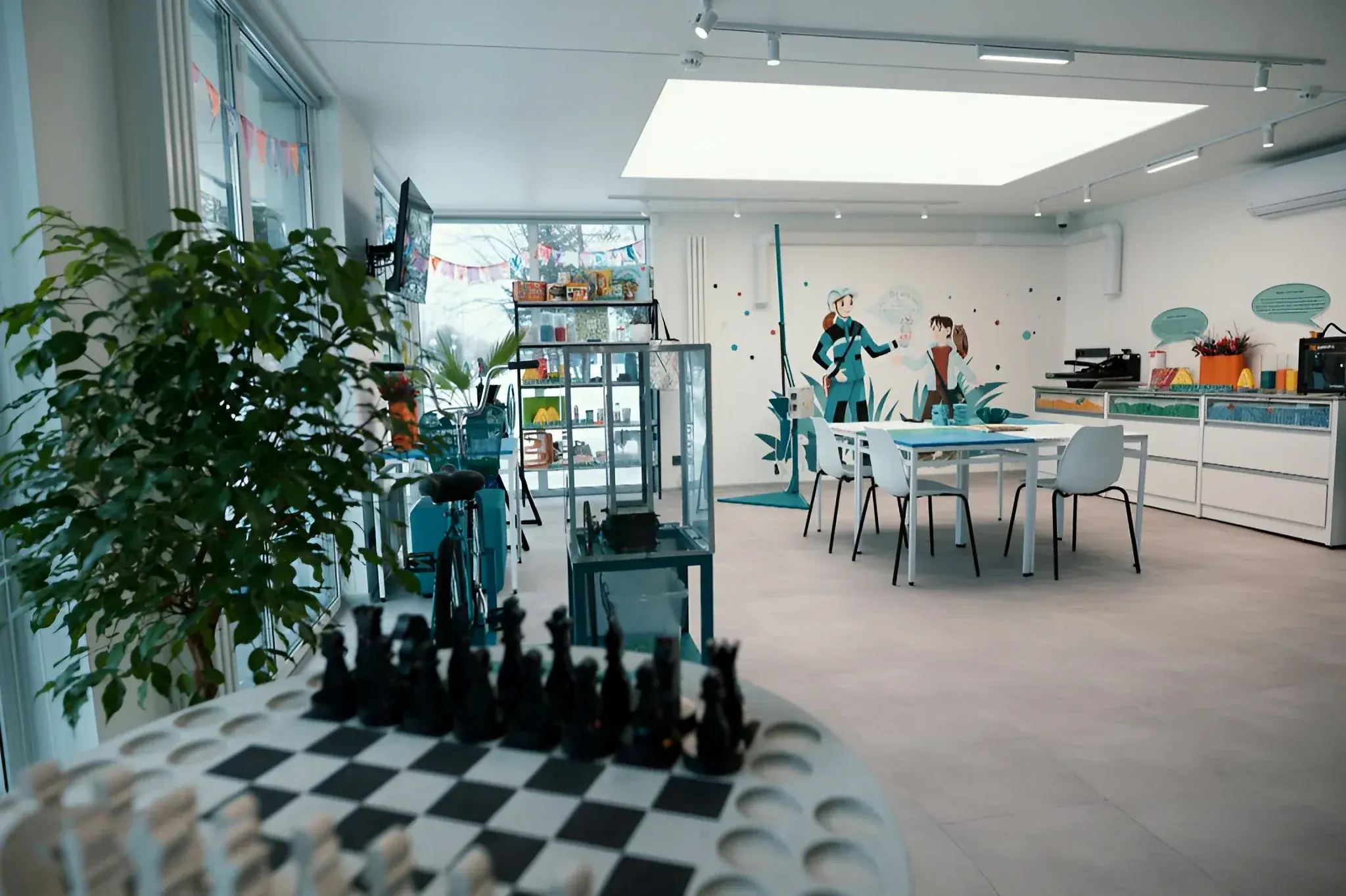

Внутренняя отделка
